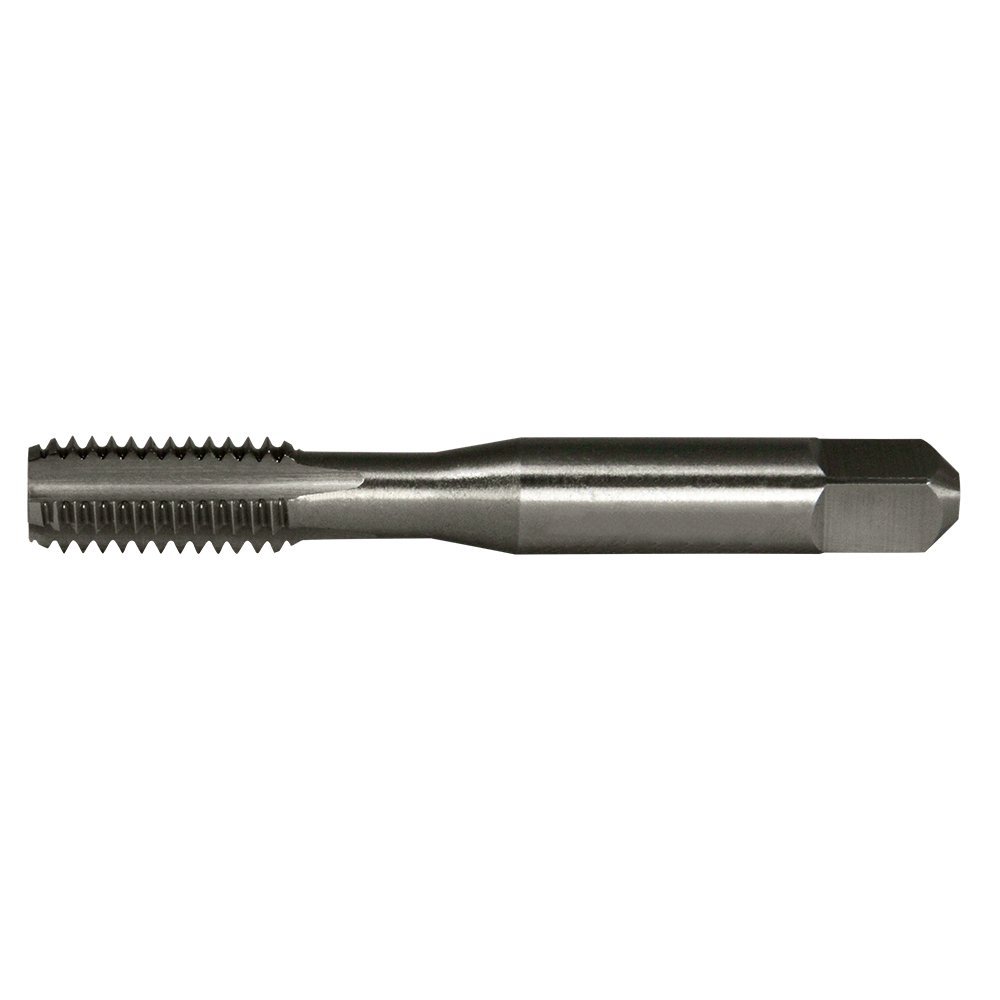

Greenfield 308705 Machuelo manual 1-3/8-12 UNF H4

Descripción

Tipo de ranura: recta. Mano de corte: derecha. Material: HSS (acero de alta velocidad). Número de ranuras: 6. Configuración del vástago: recto con cuadrado. Acabado superficial: brillante. Construcción del cuerpo del macho: USCTI Tabla 302A. Bisel (chamfer): plug. Construcción del macho: estándar. Roscas rectificadas: sí. Rosca interrumpida: no. Límite del macho: H4. Punta espiral: no. Estilo: machuelo manual de flauta recta. Roscas truncadas: no. Tipo: machuelo manual. Tamaño de herramienta: 1-3/8 - 12 UNF. Diámetro: 1.3750 pulgadas. Longitud total: 6.0625 pulgadas. Longitud total (métrico): 153.99 mm. Tamaño del vástago: 1.1080 pulgadas. Tamaño del vástago (métrico): 28.14 mm. Longitud del cuadrado del vástago: 1.0625 pulgadas. Longitud del cuadrado del vástago (métrico): 26.99 mm. Tamaño del cuadrado del vástago: 0.8310 pulgadas. Tamaño del cuadrado del vástago (métrico): 21.11 mm. Profundidad de corte: 2xD. Aplicación de materiales: K: hierro fundido; M: acero inoxidable; N: metales no ferrosos; P: acero. Tipo de operación: agujero ciego.

1. Forma de rosca: UNF. Longitud de rosca: 3.0000 pulgadas. Longitud de rosca (métrico): 76.20 mm. Paso de rosca: 12. Tamaño de rosca: 1-3/8 pulgadas. Tolerancia de rosca: 2B
