Tsubaki 50BTL54 Piñón para cadena #50, 54 dientes

Descripción

Este piñón para cadena de rodillos Tsubaki tiene un paso de 5/8 de pulgada, es compatible con cadenas tamaño 50 y es de una sola hilera con un juego de dientes alrededor de su circunferencia para uso con cadenas de una sola hilera. Es un piñón Tipo B con una proyección de cubo que rodea el orificio en un lado, y el orificio tiene ranuras cónicas (TAPER-LOCK) para insertar y bloquear en su lugar distintos bujes TAPER-LOCK según el diámetro del eje. Los dientes del piñón ayudan a prevenir el deslizamiento y el agarrotamiento para evitar pérdida de potencia en los conjuntos. Cumple con la norma ISO 9001 para aseguramiento de la calidad.

Este piñón de una sola hilera es adecuado para una amplia gama de aplicaciones que implican cargas ligeras a moderadas y operaciones continuas de alto ciclo, incluyendo sistemas de transmisión de vehículos, equipos de construcción y agrícolas, transportadores y líneas de fabricación y ensamble en planta, entre otros.

Un piñón para cadena de rodillos es una rueda delgada con dientes profundos y uniformemente espaciados que rodean su circunferencia. La distancia desde la cima de un diente hasta la siguiente se llama paso, y comúnmente se mide en incrementos de 1/8 de pulgada. El piñón transfiere potencia y movimiento por medio de una cadena de rodillos que se enhebra sobre sus dientes. La alineación de la cadena con el paso del piñón evita que la cadena se deslice, de modo que no se pierde potencia.

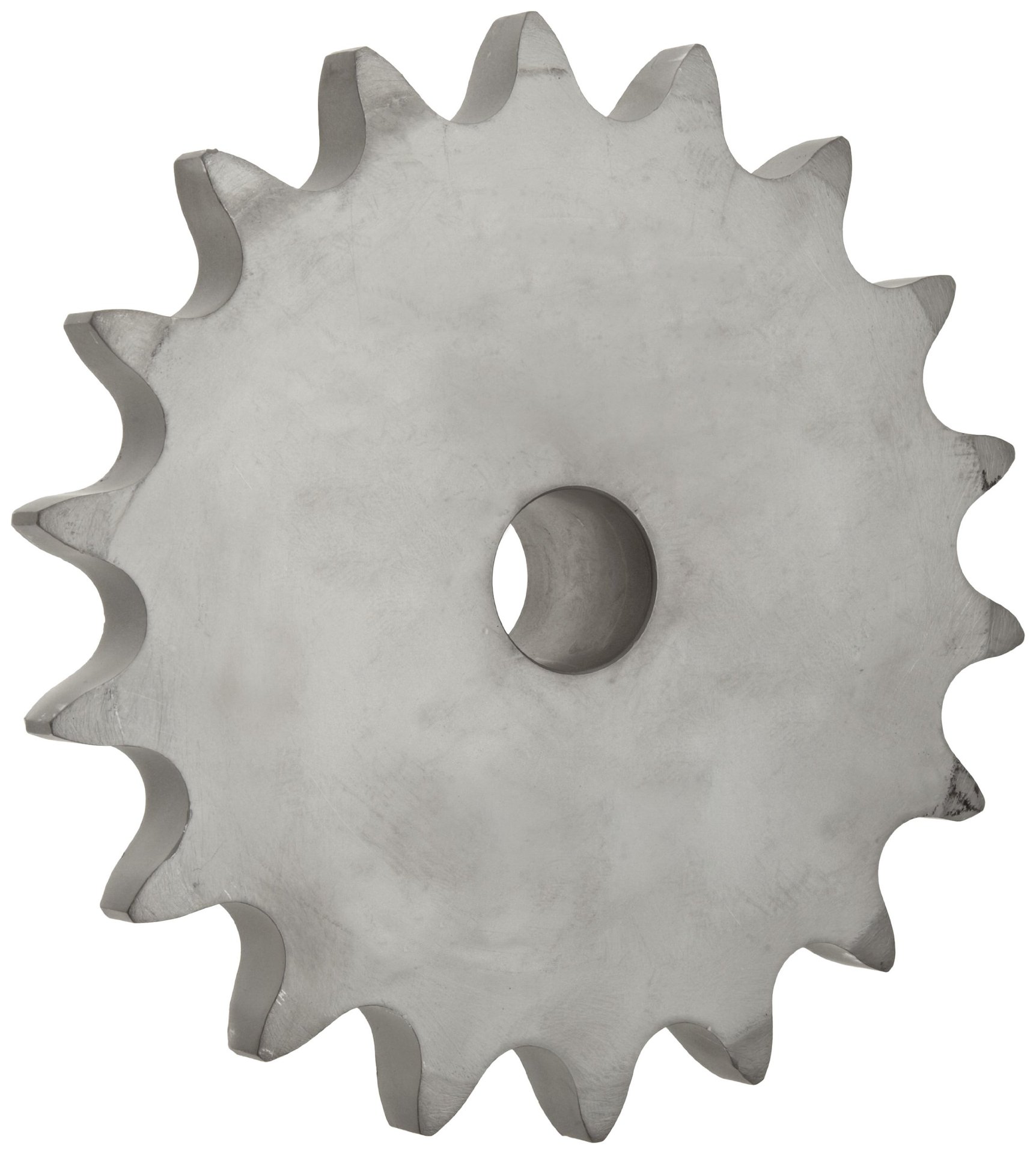

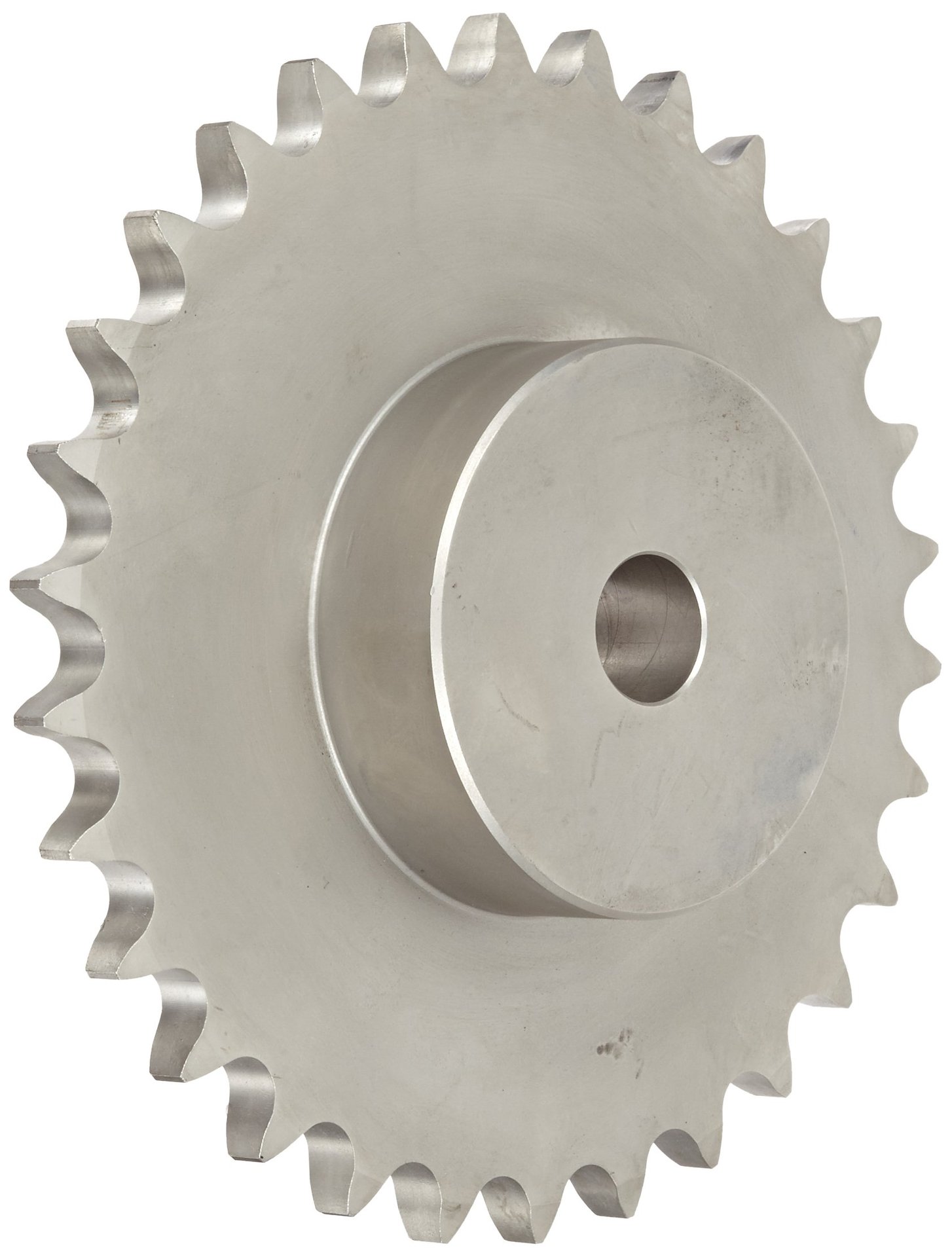

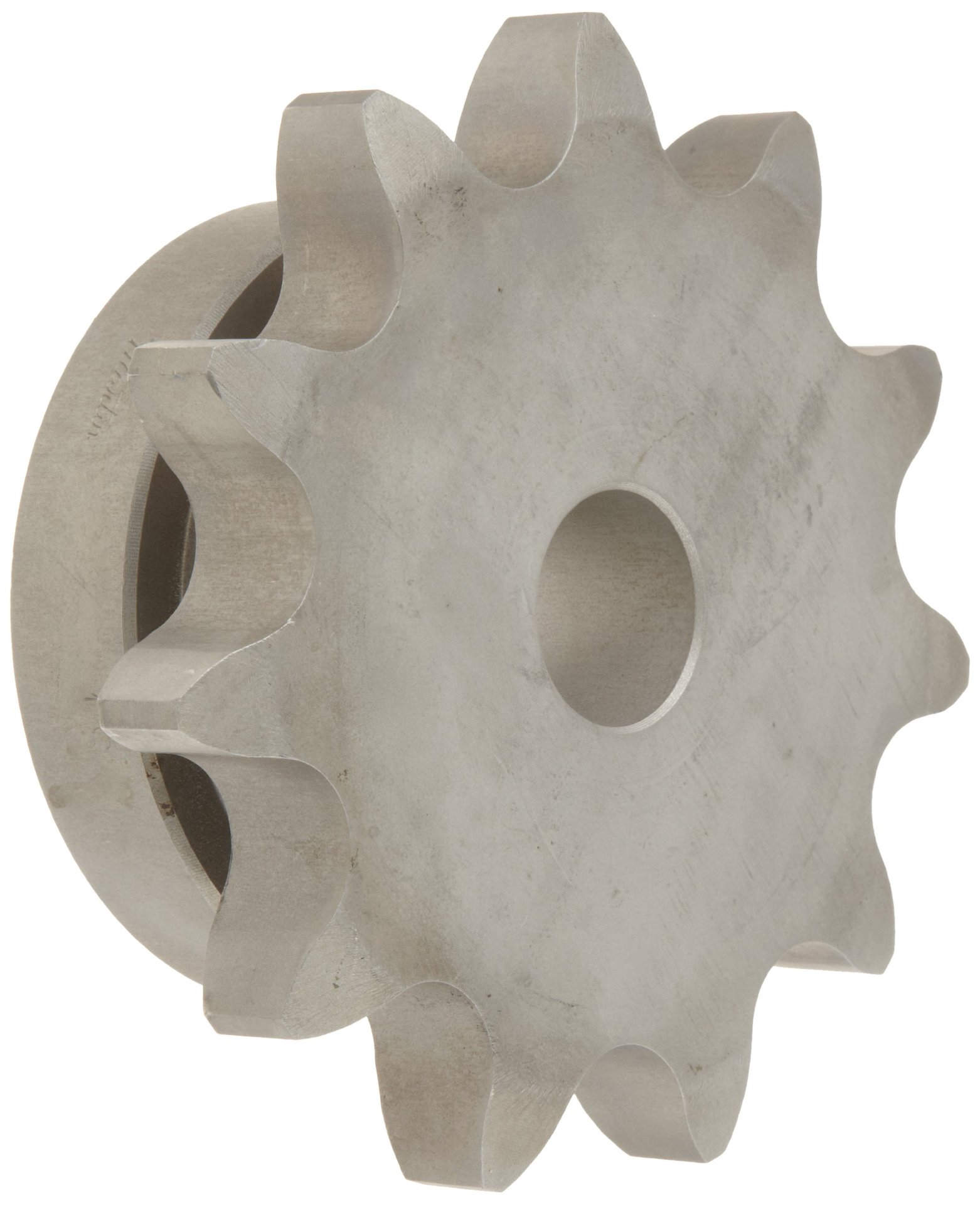

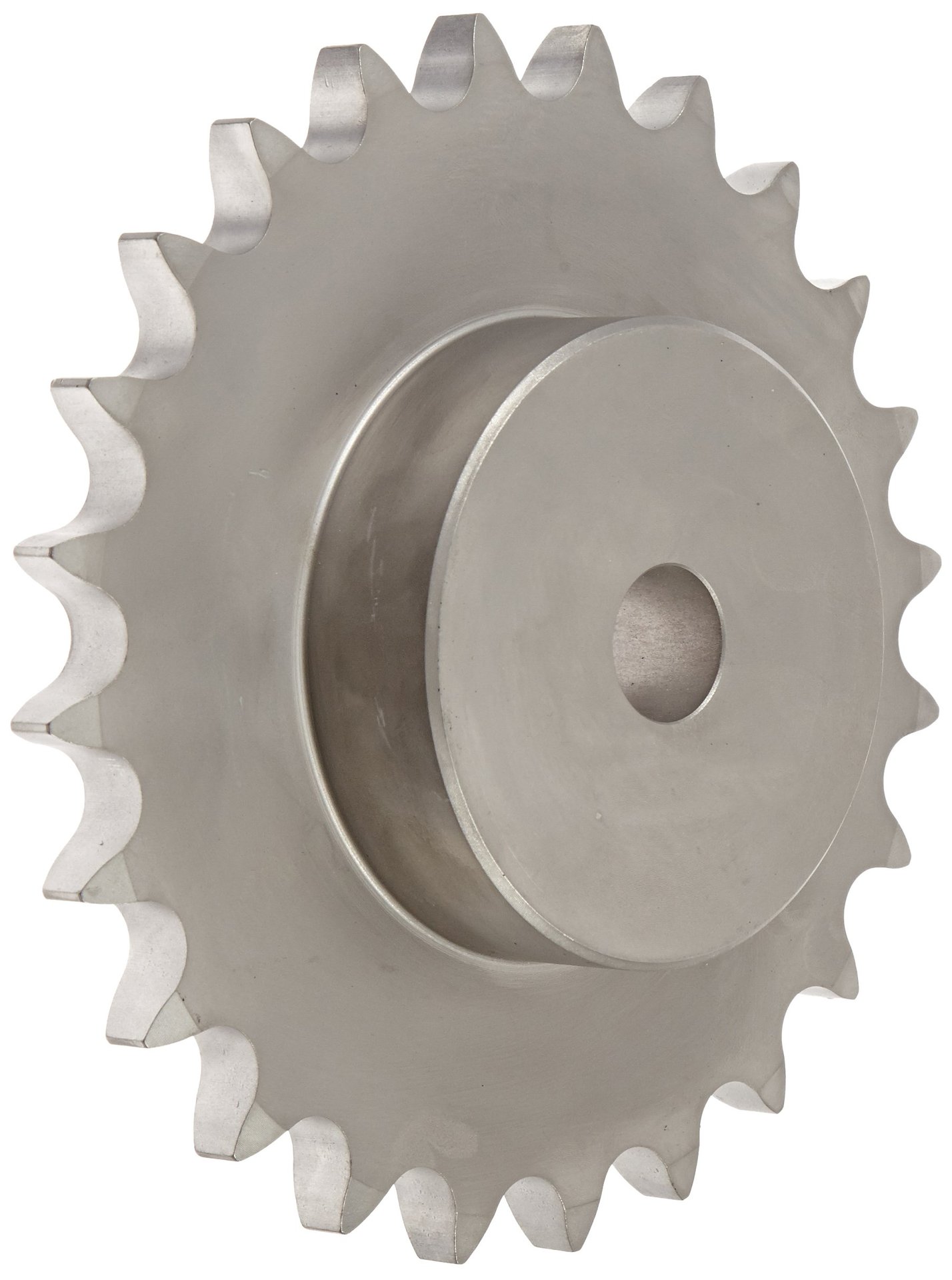

En el centro del piñón está el orificio (bore) para deslizar el piñón sobre un eje, y a menudo se instala un buje o cojinete en el cubo del piñón para adaptar el piñón al diámetro del eje y mantenerlo firmemente en su lugar. Un cubo (hub) es un labio saliente que rodea el orificio del piñón. Los piñones con cubos en ambos lados son Tipo C, los piñones con cubo en un lado son Tipo B, y los piñones sin cubo son Tipo A.

Para aplicaciones que requieren cambiar piñones en ejes de diferentes diámetros, se puede usar un piñón con un orificio lo suficientemente grande para ajustar todos los ejes, y la diferencia entre el orificio y el eje se cierra con un buje o cojinete.

Los piñones para cadena de rodillos se usan en una amplia gama de aplicaciones donde la potencia de un motor debe transferirse a movimiento, como en vehículos, transportadores, escaleras mecánicas, equipos agrícolas, forestales y mineros, aeronáutica, robótica y exploración espacial, entre otros.

U.S. Tsubaki Power Transmission fabrica una variedad de cadenas, piñones y otros componentes de transmisión de potencia que cumplen las normas ISO para aseguramiento de la calidad. La empresa, fundada en 1917, tiene su sede en Wheeling, IL.

1. Piñón de una sola hilera con un juego de dientes alrededor de la circunferencia para aplicaciones donde una sola cadena puede soportar el torque y la carga

2. Paso de 5/8 de pulgada para cadenas tamaño 50

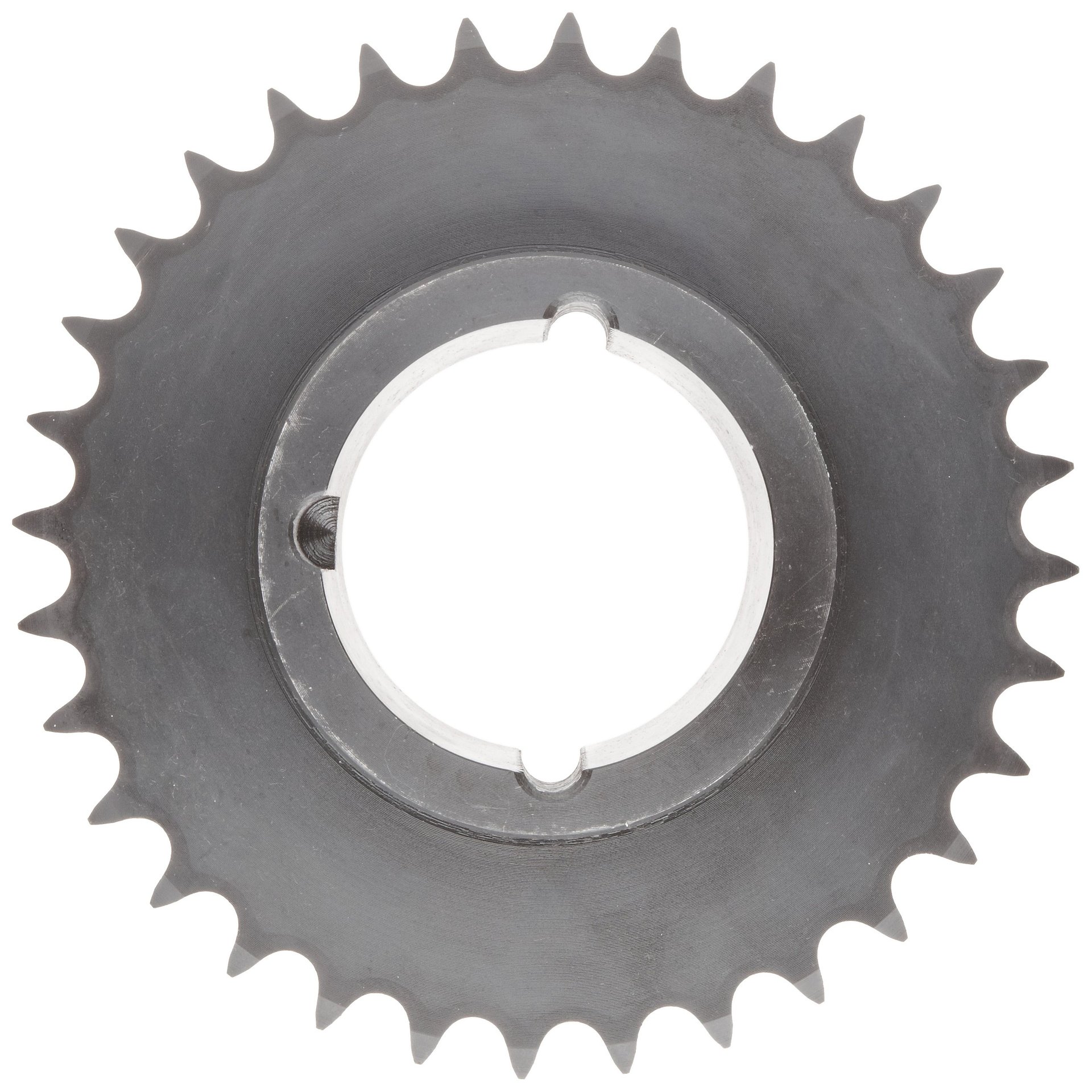

3. El orificio del piñón tiene ranuras cónicas (TAPER-LOCK) para insertar y bloquear un buje cónico que se ajusta al diámetro del eje

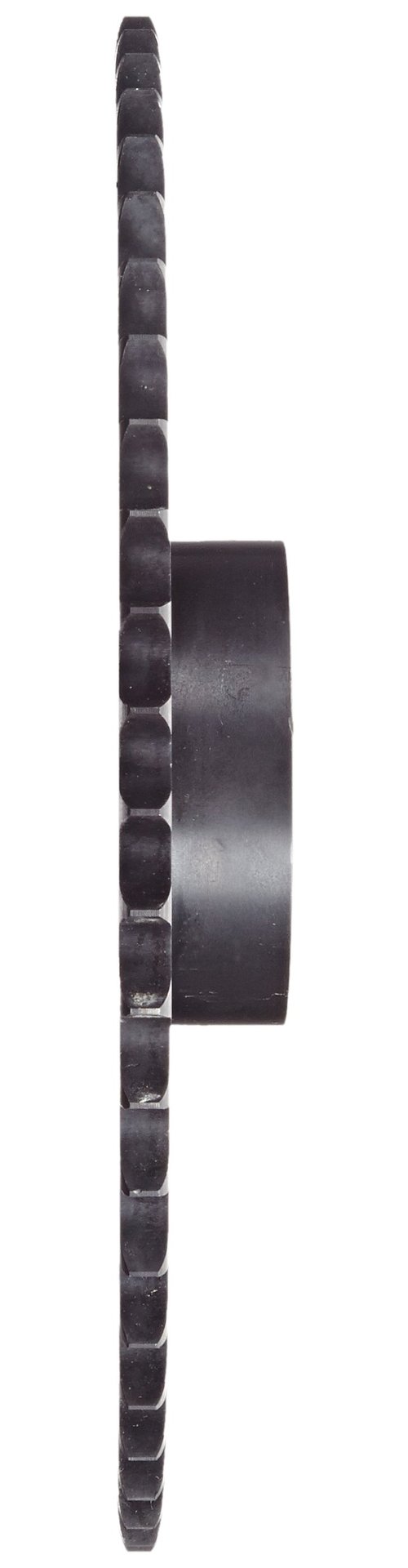

4. Piñón Tipo B con proyección de cubo en un lado para acomodar varios tipos de bujes y ayudar a evitar que el piñón se deslice en el eje

5. Los dientes del piñón ayudan a prevenir el deslizamiento y el agarrotamiento para evitar pérdida de potencia en los conjuntos
