TESA Brown & Sharpe 599-7031-6 Indicador de carátula

Descripción

La serie Bestest-6 de Brown & Sharpe es un juego de indicadores de carátula de prueba con cara blanca y graduación en pulgadas. El indicador puede efectuar mediciones en sentido horizontal o vertical; la carátula blanca y la aguja negra de contraste facilitan la lectura. La punta de contacto de carburo con bola alcanza el interior de la pieza para mediciones precisas en piezas torneadas, fresadas y rectificadas, así como para ajuste de herramientas, gabaritos, fijaciones e inspecciones. La rotación continua de la aguja en sentido horario evita confusiones entre positivo y negativo y muestra lecturas en fracciones de pulgada. El sistema de palanca con cojinetes de bolas gira hasta 180 grados. La carátula está montada en la parte superior del indicador, paralela al eje, y dispone de tres monturas universales en cola de milano que permiten fijación por la parte superior, frontal o posterior. Las monturas en cola de milano proporcionan una sujeción rígida.

El diseño de cuerpo monobloque incorpora piñones montados en cojinetes engastados ('jeweled bearings') dentro de un conjunto aislado separado del cuerpo exterior, lo que garantiza alta precisión. Es anti-magnético para seguridad al usarse cerca de piezas magnéticas y residuos, y cuenta con construcción totalmente metálica y cromado resistente a la corrosión para mayor durabilidad. Este indicador de carátula cumple con las normas Deutsches Institut für Normung (DIN) 2270 y Norme Française (NF E 11-053) e incluye un Certificado de Precisión y Trazabilidad.

El juego incluye: indicador de carátula Bestest-6 con cara blanca; punta de carburo 0.040" (1 mm); punta de carburo 0.080" (2 mm); punta de carburo 0.120" (3 mm); extensiones con cola de milano (2); llave para punta; Certificado de Precisión y Trazabilidad; y estuche de almacenamiento.

Las lecturas de la carátula con tres dígitos, como 0-10-0, indican que el dial está balanceado. Las lecturas con dos dígitos, como 0-100, indican que el dial es continuo. Los diales balanceados se usan para leer la diferencia respecto a un punto de referencia superficial específico. Los diales continuos se usan para lecturas directas y por lo general tienen un rango de medición mayor que los balanceados.

Los indicadores de carátula (también llamados indicadores, calibres de carátula o indicadores de sonda) son herramientas de medición de precisión utilizadas para medir con exactitud pequeñas distancias lineales y dimensiones de piezas. La carátula amplifica la medición para facilitar su lectura por el ojo humano. Se emplean frecuentemente en manufactura, laboratorios y otros ámbitos industriales o mecánicos siempre que sea necesario determinar, registrar o transferir una medición pequeña, como verificar variaciones dentro de tolerancia de una pieza. Los indicadores de carátula estándar miden el desplazamiento a lo largo del eje del indicador. Los indicadores de prueba con carátula son muy similares, salvo que el eje de medición es perpendicular al eje del indicador. Los indicadores pueden ser analógicos (mecánicos) o electrónicos (con pantalla digital). Algunos modelos electrónicos transfieren los datos por vía electrónica a una computadora para su registro y procesamiento.

Brown & Sharpe fabrica equipos de medición de precisión y herramientas de metrología manual. Fundada en 1833, la compañía jugó un papel clave en el establecimiento de estándares industriales en Estados Unidos. Brown & Sharpe fue adquirida por Hexagon Metrology en 2001 y tiene su sede en North Kingstown, RI.

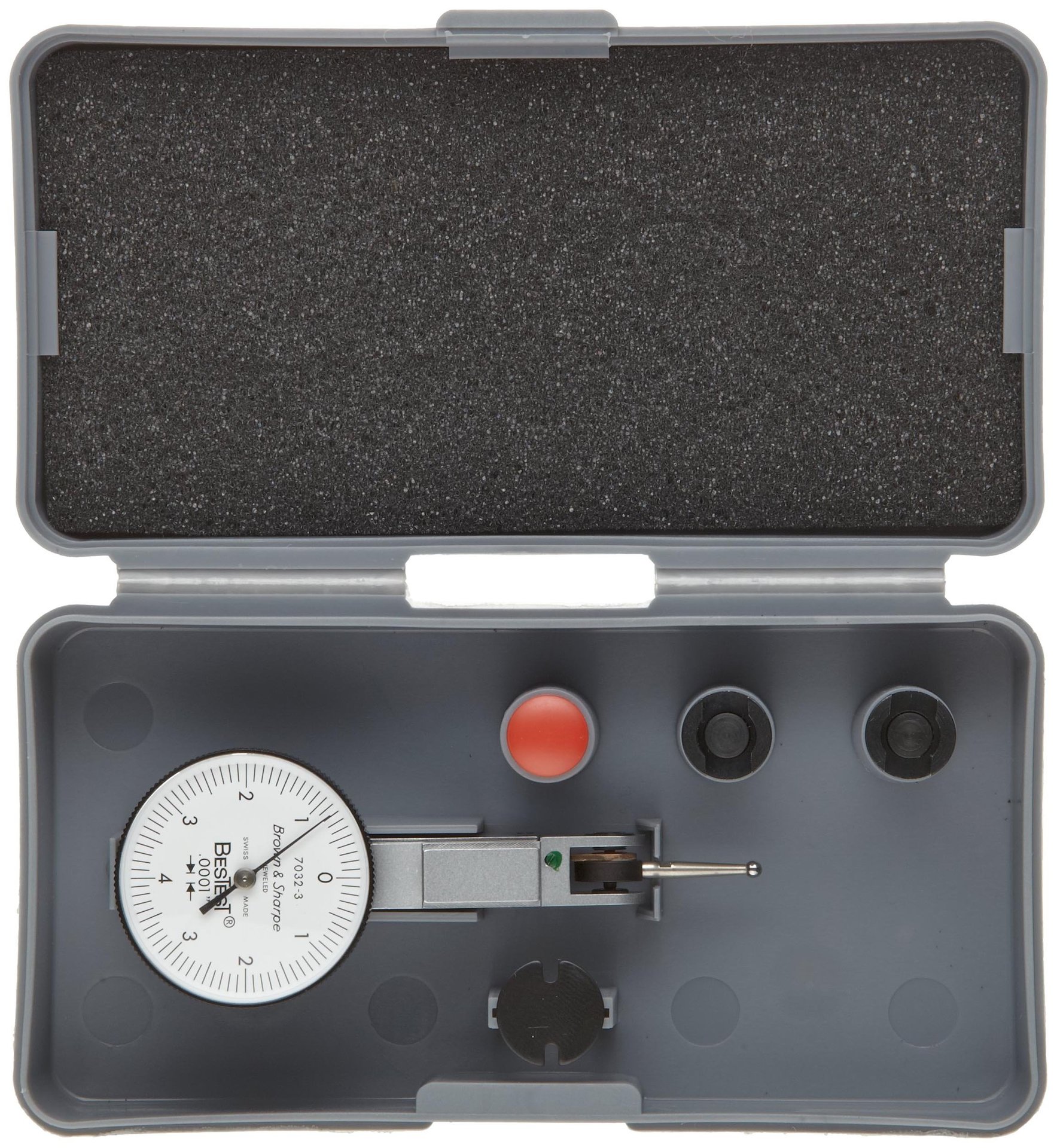

¿Contenido de la caja?

- Indicador de carátula Brown and Sharpe Bestest-6 con cara blanca

- Punta de carburo 0.040" (1 mm)

- Punta de carburo 0.080" (2 mm)

- Punta de carburo 0.120" (3 mm)

- Extensión con cola de milano (2)

- Llave para punta

- Certificado de precisión y trazabilidad

- Estuche de almacenamiento

1. Indicador de carátula Bestest-6 con cara blanca giratoria y punta de carburo para medir variaciones de superficie en áreas estrechas o empotradas

2. Rotación continua de la aguja en sentido horario que muestra unidades en fracciones de pulgada; sistema de palanca con cojinetes de bolas que gira hasta 180 grados

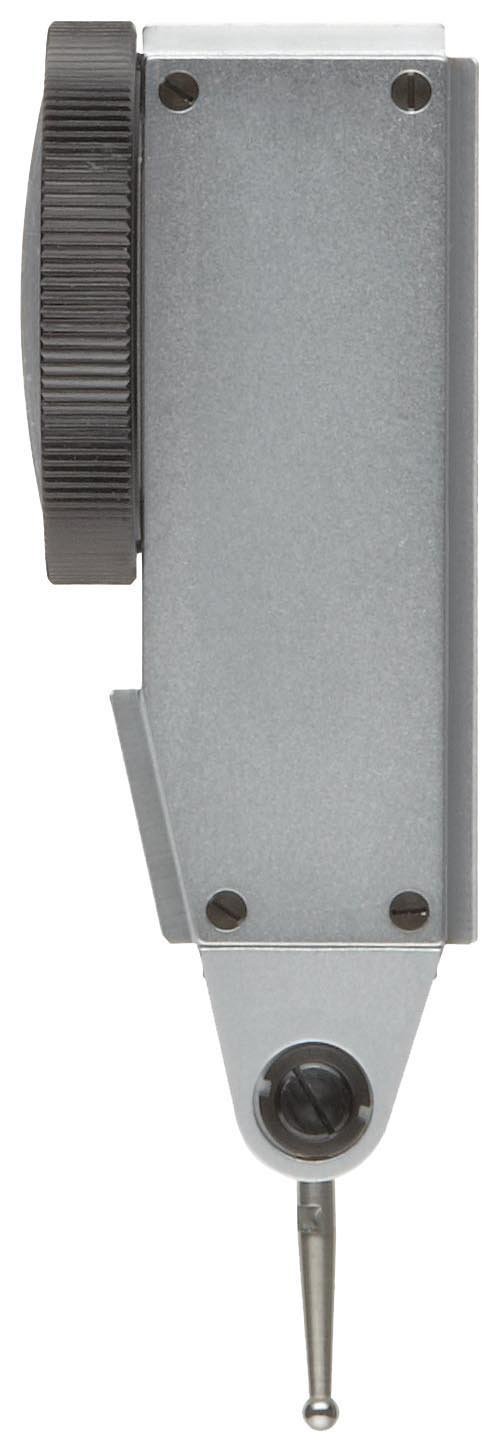

3. Carátula montada en la parte superior paralela al eje y tres monturas universales en cola de milano en la parte superior, frontal y posterior

4. Diseño de cuerpo monobloque con piñones montados en cojinetes engastados para alta precisión; anti-magnético para uso cerca de platos magnéticos; cromado resistente a la corrosión

5. Cumple con Deutsches Institut für Normung (DIN) 2270 y Norme Française (NF E 11-053); incluye Certificado de Precisión y Trazabilidad
